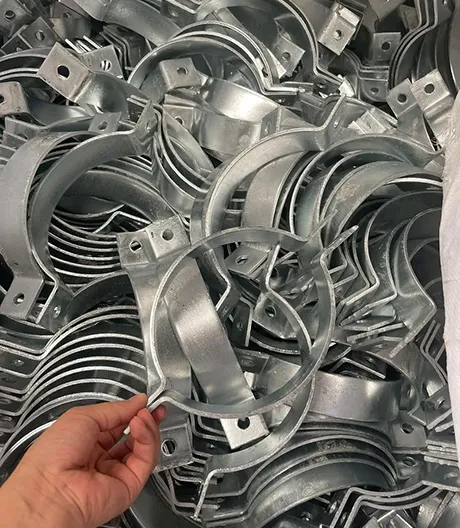

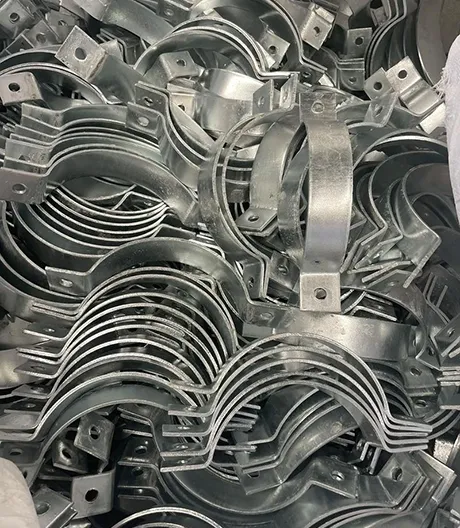

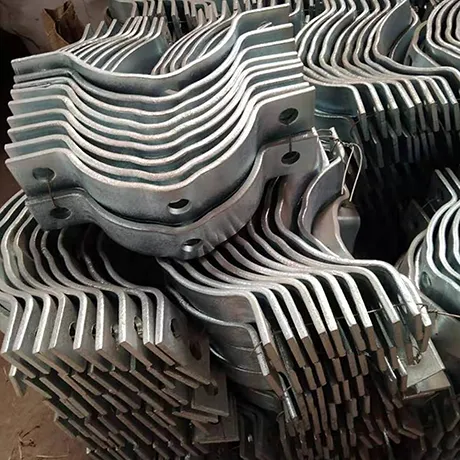

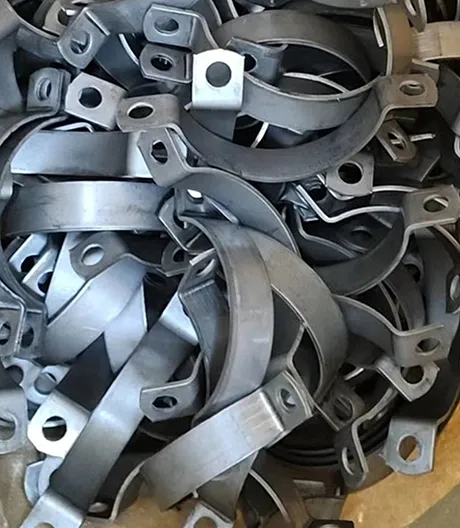

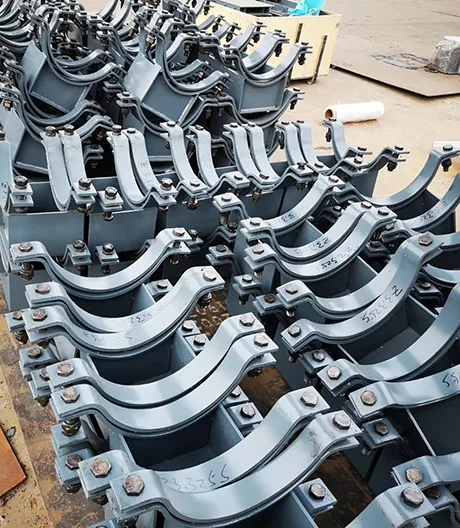

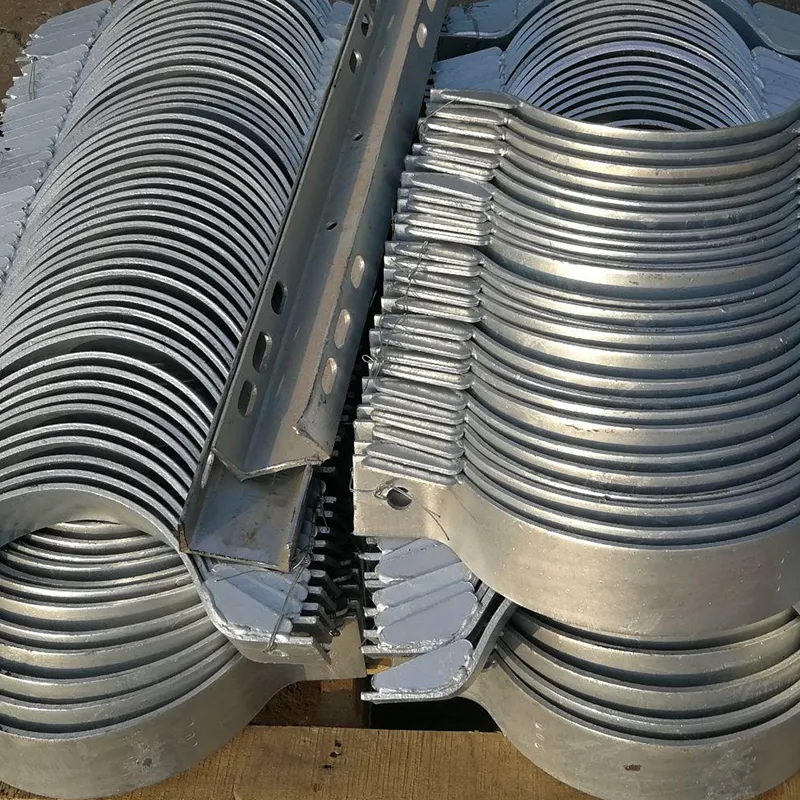

Solar rørfastgørelsesklemme

Solcellemonteringssystemer indeholder ikke kun modulstøttekomponenter, men også forskellige hjælpestrukturer, herunder kabelrør, beskyttelsesrør, jordingsrør og støtterør.

DeSolar rørfastgørelsesklemmeer designet til sikkert at fastgøre disse rørformede komponenter til PV-beslagsøjler, bjælker og bærende rammer.

I modsætning til simple flade fikseringsplader omgiver den bøjle-type struktur røroverfladen og fordeler holdekraften jævnt, hvilket reducerer risikoen for rørbevægelser forårsaget af vindvibrationer, termisk ekspansion eller langvarig udendørs eksponering.

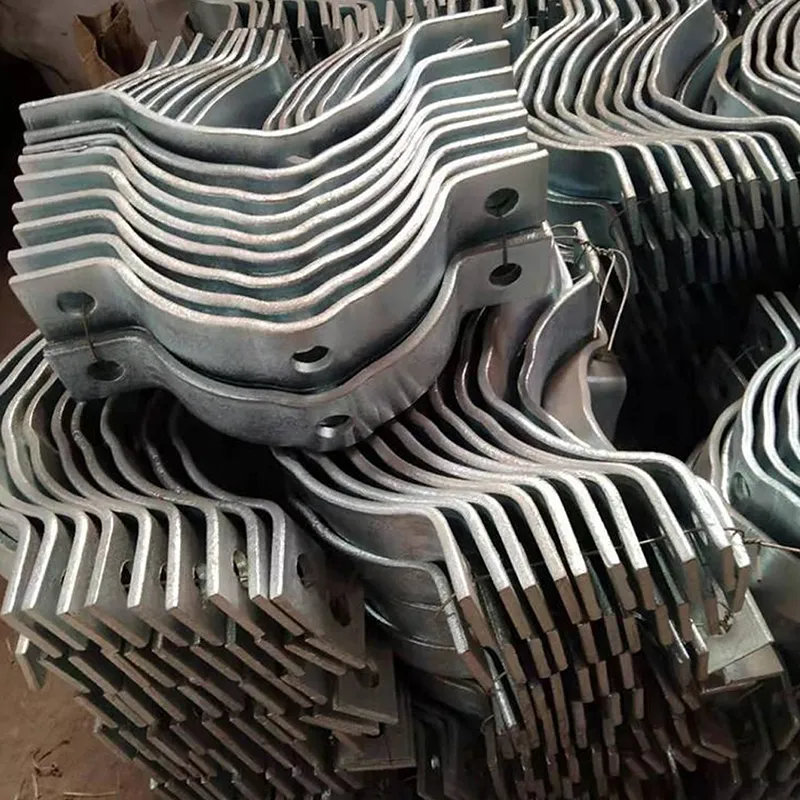

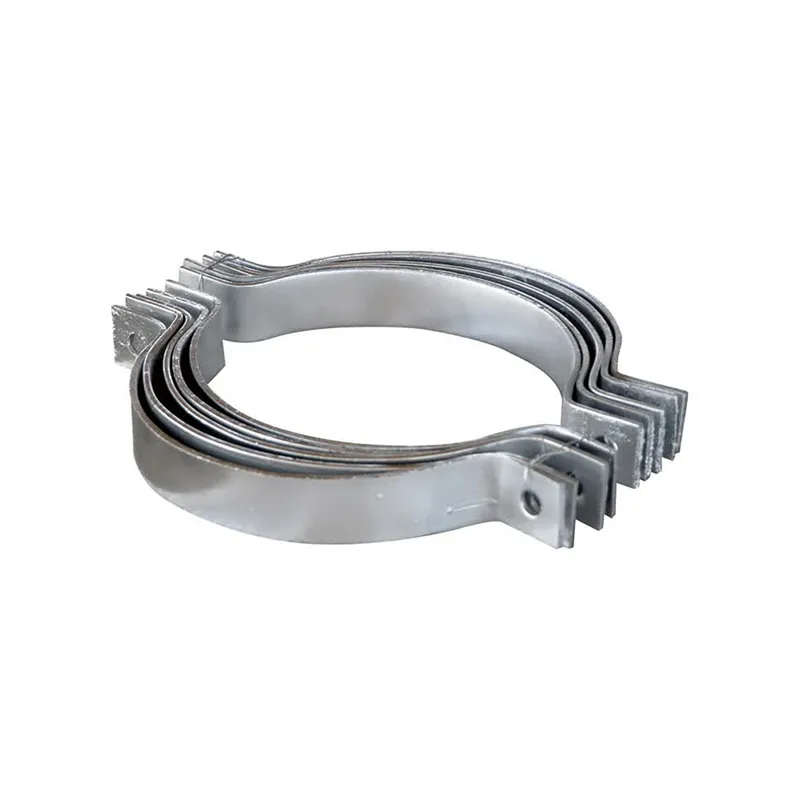

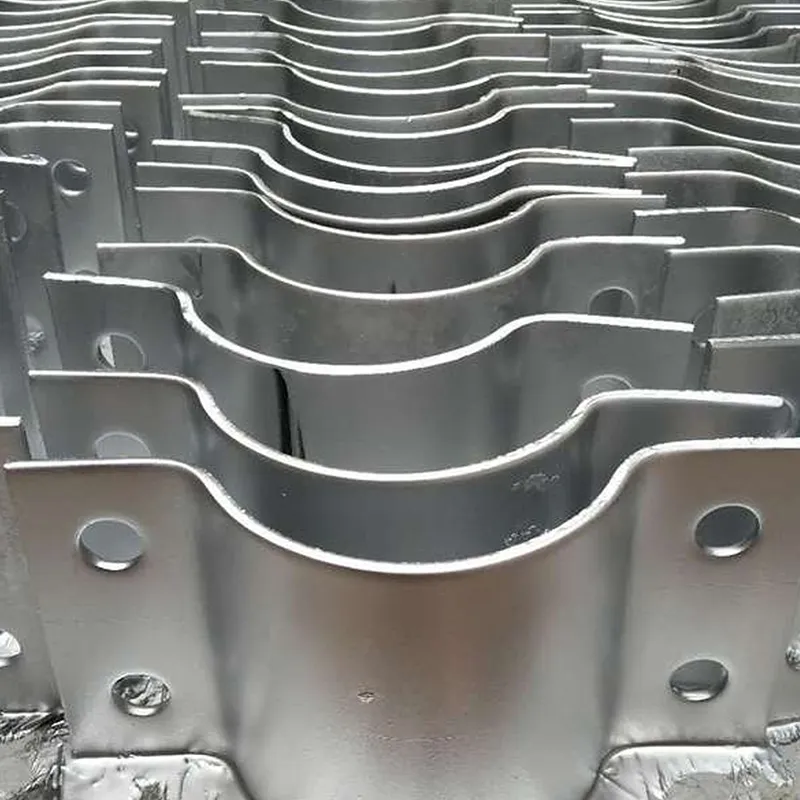

Stabil bøjlestruktur for pålidelig rørplacering

Kernefunktionen af ​​en rørfikseringsklemme er ikke at bære den primære fotovoltaiske belastning, men at opretholde den korrekte position af hjælpekomponenter gennem hele systemets levetid.

Vores klemme anvender en integreret buet holdestruktur, der giver:

- Jævn omkreds gribekraft

- Stabil rørpositionering

- Reduceret vibrationsforskydning

- Bedre forbindelseskonsistens

Dette design hjælper med at forhindre almindelige feltproblemer såsom rørrystning, løsnelse af bolte og gentagen justering efter installation.

Materialeemuligheder til forskellige projektkrav

Energet Solar giverSolar rørfastgørelsesklemmerfremstillet afQ235B og Q355B kulstofstål.

Q235Btilbyder afbalanceret styrke og omkostningseffektivitet til generelle fotovoltaiske applikationer.

Q355Bgiver højere mekanisk styrke og sejhed, hvilket gør den velegnet til projekter med stærkere vindbelastninger eller højere strukturelle krav.

Overfladen behandles medvarmgalvanisering, hvilket skaber en beskyttende zinkbelægning, der forbedrer modstanden mod fugt, oxidation og udendørs korrosion.

Præcisionsfremstilling for nøjagtig montering

Til solcelleprojekter skal tusindvis af småt tilbehør opretholde ensartede dimensioner for at sikre problemfri installation.

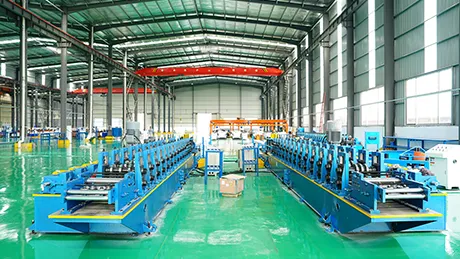

Vores produktionsproces omfatter:

- Automatisk stempling

- Bøjning i ét stykke

- CNC hul positionering

- Overfladebehandlingsinspektion

Disse processer sikrer stabile klemmedimensioner, nøjagtig hulafstand og pålidelig tilpasning med forskellige rørspecifikationer.

Tekniske specifikationer

Produktapplikationer

Kabelrørsfiksering

Solar rørfastgørelsesklemmerbruges almindeligvis til at sikre kabelbeskyttelsesrør langs PV-monteringsstrukturer, holde kabelruter organiserede og reducere bevægelse forårsaget af udendørs vibrationer.

Jordmonterede solsystemer

I store solenergianlæg hjælper klemmerne med at opretholde en stabil placering af hjælperør og rørformede komponenter, der er fastgjort til understøtningsrammer.

Fotovoltaiske anlæg på taget

Til kommercielle og industrielle tagprojekter hjælper kompakte fikseringsløsninger med at integrere hjælperør uden at påvirke det overordnede monteringslayout.

Solar carport strukturer

Klemmerne giver pålidelig fastgørelse af yderligere rørformede komponenter, der bruges i solcelleparkeringsstrukturer.

Installationsovervejelser

Match klemmestørrelse med rørdiameter

Før installation skal du kontrollere, at klemmens indvendige diameter passer til den faktiske ydre diameter på røret.

En overdimensioneret klemme kan reducere holdestabiliteten, mens en underdimensioneret klemme kan skabe for stor installationsbelastning.

Oprethold korrekt tilspændingskraft

Bolte skal strammes jævnt i henhold til installationskravene.

Overdreven tilspænding kan deformere klemmen eller beskadige røroverfladen, mens utilstrækkelig tilspænding kan tillade bevægelse under kontinuerlige vibrationer.

Beskyt den galvaniserede overflade

Undgå at skære, bore eller modificere klemmen efter galvanisering, da beskadigede belægningsområder kan reducere korrosionsbeskyttelse.

Produktfordele

Mere stabile end simple flade fikseringsløsninger

Traditionelle flade fastgørelsesdele er hovedsageligt afhængige af enkeltsidetryk, hvilket kan resultere i ujævn kraftfordeling.

Det bøjle-stil design af voresSolar rørfastgørelsesklemmegiver omgivende kontakt med røroverfladen, forbedrer fikseringsstabiliteten og reducerer muligheden for rørglidning.

Bedre udendørs holdbarhed

Sammenlignet med malede eller elektrogalvaniserede klemmer giver varmgalvaniseret behandling stærkere modstand mod vejrpåvirkning, fugt og saltspray.

Dette gør produktet velegnet til langsigtede udendørs fotovoltaiske applikationer.

Fleksibel tilpasning til forskellige strukturer

Forskellige solenergiprojekter kan bruge forskellige rørdiametre, monteringslayouts og installationsmetoder.

Energet Solar understøtter tilpasning af:

- Klemmediameter

- Tykkelse

- Hulafstand

- Materialekvalitet

- Krav til overfladebehandling

for at matche specifikke tekniske behov.

Kvalitetssikring

For at sikre en stabil produktydelse implementerer Energet Solar systematisk kvalitetsstyring gennem hele produktionsprocessen.

Vores kvalitetskontrol omfatter:

- Råvareinspektion og leverandørverifikation

- Overvågning af produktionsprocesser

- Inspektion af dimensionsnøjagtighed

- Test af overfladebehandling

- Endelig produktkvalitetsvurdering

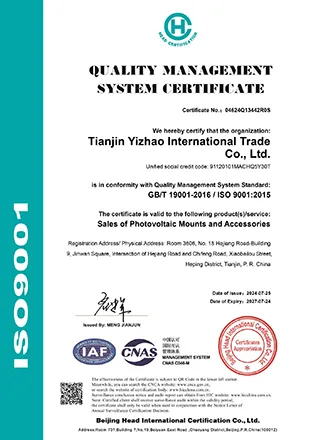

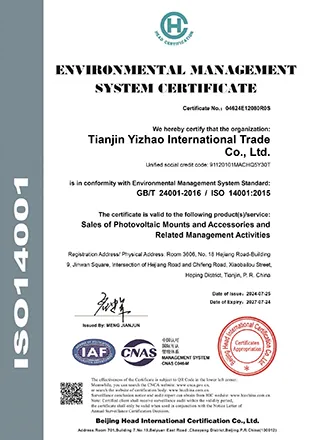

Selskabet har fåetISO 9001certificering af kvalitetsstyringssystem,ISO 14001miljøledelsessystem certificering ogISO 45001certificering af arbejdsmiljøledelsessystem.

Til internationale PV-projekter kan vi levere relevante inspektionsdokumenter, materialerapporter og kvalitetsregistreringer for at understøtte kundens projektkrav.

FAQ

Hvilke rør kan Solar Pipe Fixing Clamp bruges til?

Den er velegnet til hjælperør, kabelrør, runde rør og andre rørformede komponenter installeret på solcellemonteringskonstruktioner.

Anvendes denne klemme til bærende hovedforbindelser til solcellebeslag?

Nej. Det er hovedsageligt designet til fastgørelse af hjælperør og rørformede komponenter, mens hovedkonstruktionsforbindelser skal bruge dedikerede konstruktionsfastgørelseselementer.

Kan klemmestørrelsen tilpasses?

Ja. Klemmediameter, tykkelse, hulafstand og materialevalg kan tilpasses i henhold til projektets krav.

Er varmgalvanisering velegnet til udendørs solcelleprojekter?

Ja. Varmgalvanisering giver pålidelig korrosionsbeskyttelse til langsigtede udendørs applikationer.

Hvad er forskellen mellem Q235B og Q355B klemmer?

Q235B er velegnet til generelle anvendelser, mens Q355B giver højere styrke og anbefales til projekter med højere mekaniske krav.
