Hvorfor er den strukturelle hule sektion et smartere valg til stærkere og mere effektive solkonstruktioner

Strukturelt hult snit er en lukket stålrørsprofil, der er meget udbredt i fotovoltaiske monteringssystemer, solcelle-carporte, jordmonterede solcelleanlæg, kommercielle hustage, agrovoltaiske strukturer og andre udendørs stålapplikationer. Sammenlignet med konventionelle massive elementer kan dens hule geometri give en effektiv balance mellem styrke, stivhed, materialeforbrug og strukturel vægt.

Denne artikel forklarer, hvordan Structural Hollow Section fungerer, hvorfor kvadratiske og rektangulære profiler er velegnede til solcellekonstruktioner, hvordan materialekvaliteter og beskyttende belægninger påvirker ydeevnen, og hvad købere bør vurdere, før de vælger en leverandør. Den undersøger også fremstillingsprocesser, tilpasningsmuligheder, kvalitetskontrolovervejelser og praktiske applikationer for at hjælpe ingeniør- og indkøbsteams med at træffe bedre beslutninger.

Indholdsfortegnelse

1. Hvad er en strukturel hul sektion?
2. Hvorfor forbedrer den hule struktur den strukturelle effektivitet?
3. Hvad er de vigtigste fordele ved solcellemonteringssystemer?
4. Hvilke materialer og overfladebehandlinger er tilgængelige?
5. Hvor bruges den strukturelle hule sektion?
6. Hvordan fremstilles den strukturelle hule sektion?
7. Hvordan skal købere vælge den rigtige strukturelle hule sektion?
8. Hvorfor vælge Energet Solar til den strukturelle hule sektion?
9. Ofte stillede spørgsmål
10. Konklusion

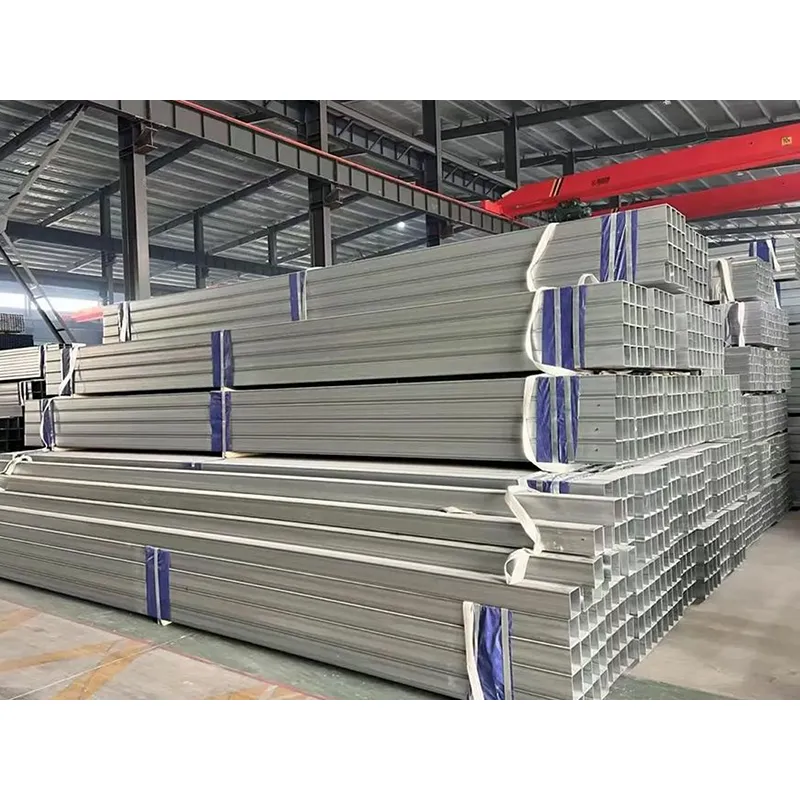

Hvad er en strukturel hul sektion?

Strukturelt hulsektion er et rørformet stålkonstruktionselement med et lukket tværsnit. I modsætning til massive stålstænger indeholder den et indvendigt hult område, mens den opretholder en kontinuerlig udvendig profil. De mest almindelige konfigurationer til strukturelle applikationer er Square Hollow Section (SHS) og Rectangular Hollow Section (RHS).

Denne geometri gør det muligt for ingeniører at opnå nyttig strukturel ydeevne uden at tilføje unødvendigt materiale. I fotovoltaiske monteringskonstruktioner kan hule sektioner fungere som søjler, bjælker, afstivere og andre bærende elementer. Deres lukkede profil er særligt værdifuld, hvor strukturer skal modstå kombinationer af lodrette belastninger, vindtryk, vridningskræfter og skiftende udendørsforhold.

For solenergiprojekter er målet ikke blot at vælge det tungeste stålelement. Et mere effektivt design tager styrke, stivhed, sektionsdimensioner, vægtykkelse, forbindelseskrav, miljøeksponering og den samlede strukturelle vægt sammen.

Hvorfor forbedrer den hule struktur den strukturelle effektivitet?

Ydeevnen af ​​en strukturel hul sektion er stærkt påvirket af dens lukkede rørformede geometri. Materialet er placeret rundt om sektionens omkreds i stedet for at være koncentreret helt i midten. Denne konfiguration kan give et effektivt forhold mellem sektionsstørrelse, vægt, bøjningsmodstand og vridningsstivhed.

For solcellemonteringsstrukturer er dette vigtigt, fordi strukturelle elementer er udsat for flere belastningsretninger. Vind kan skabe side- og vridningskræfter, mens vægten af ​​moduler og monteringskomponenter skaber lodrette belastninger. En veldesignet hul sektion hjælper med at fordele disse kræfter i hele elementet i stedet for at koncentrere dem i et lille område.

• Effektiv belastningsfordeling:Den lukkede profil hjælper med at fordele strukturelle kræfter på tværs af sektionen.
• God bøjningsydelse:Geometrien kan give nyttig modstand mod bøjning, mens den kontrollerer strukturel vægt.
• Vridningsstivhed:Lukkede sektioner er velegnede til applikationer, hvor vridningsmodstand er vigtig.
• Reduceret egenvægt:Mindre unødvendigt materiale kan hjælpe med at reducere vægten af ​​den samlede monteringsstruktur.
• Rent strukturelt udseende:Firkantede og rektangulære profiler giver en pæn geometri til synlige udendørs strukturer.

Det optimale snit kan dog ikke bestemmes af formen alene. Ingeniører bør verificere strukturelle beregninger baseret på lokal vind, sne, seismik, spændvidde, forbindelse, fundament og gældende designkrav.

Hvad er de vigtigste fordele ved solcellemonteringssystemer?

Disse fordele bliver især relevante, når et solcelleprojekt involverer tusindvis af gentagne strukturelle medlemmer. Selv en lille forbedring i vægteffektivitet, dimensionskonsistens eller installationskompatibilitet kan påvirke transport, montering, fundamentkrav og overordnet projektøkonomi.

Hvilke materialer og overfladebehandlinger er tilgængelige?

Materialevalg bør være baseret på strukturelle beregninger, miljøforhold, fabrikationskrav og gældende tekniske standarder. Energet Solar leverer almindeligvis Structural Hollow Section ved hjælp af kulstofstålkvaliteter såsom Q235B og Q355B, mens andre kvaliteter kan overvejes i henhold til projektets specifikationer.

Q235B Kulstofstål

Q235B er meget brugt til generelle strukturelle applikationer, hvor moderat styrke og pålidelige fremstillingsegenskaber er påkrævet. Det kan være egnet til mange konventionelle solcellemonteringsapplikationer, når det bekræftes af det strukturelle design.

Q355B Kulstofstål

Q355B giver højere flydespænding end Q235B og kan overvejes til projekter, hvor der kræves højere strukturel kapacitet eller optimeret sektionsdesign. Ingeniører bør vælge kvalitet baseret på beregnede belastninger i stedet for at antage, at en højere styrkekvalitet automatisk er den bedste løsning.

Varmgalvanisering

Varmgalvanisering, almindeligvis kendt som HDG, giver en beskyttende zinkbelægning, der hjælper med at beskytte stål mod atmosfærisk korrosion. Det er meget udbredt til udendørs stålkonstruktioner og fotovoltaiske monteringsapplikationer.

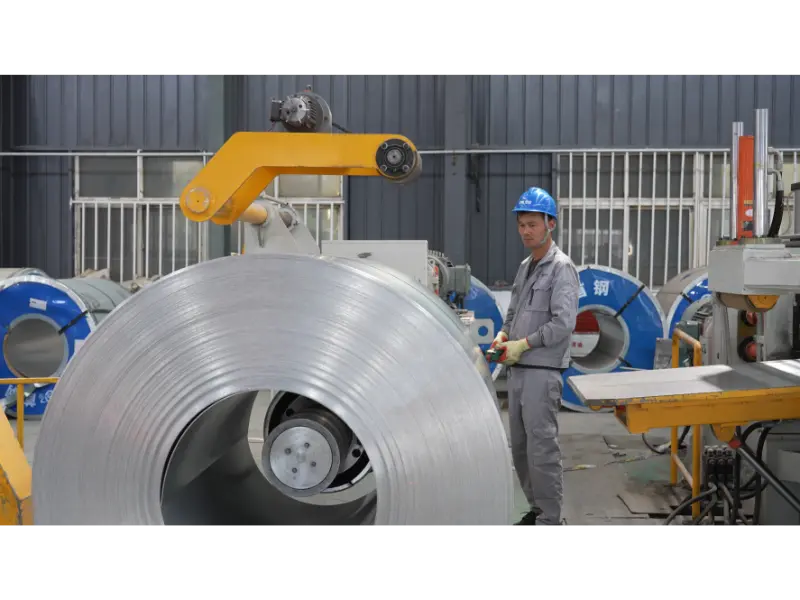

ZAM belægning

ZAM refererer til zink-aluminium-magnesium belægningsteknologi. Den er designet til at give stærk korrosionsbeskyttelse og er særligt attraktiv til krævende udendørsmiljøer, herunder fugtige og kystnære forhold.

Ved valg af belægning bør købere overveje lokal fugtighed, salteksponering, industrielle forurenende stoffer, forventet levetid, forarbejdningskrav og projektets vedligeholdelsesstrategi.

Hvor bruges den strukturelle hule sektion?

Alsidigheden af ​​den strukturelle hule sektion gør, at den kan tjene mange forskellige strukturelle roller. Inden for solenergiteknik strækker dets anvendelser ud over en enkelt monteringskonfiguration.

Jordmonterede solenergianlæg

Hule stålprofiler kan bruges som søjler, bjælker, afstivere og andre strukturelle elementer i solcelleanlæg i brugsskala. Deres kombination af styrke og strukturel effektivitet er nyttig til store arrays udsat for vind- og snebelastninger.

Kommerciel og industriel tagsolar

For tagprojekter kan reduktion af unødvendig strukturel vægt være en vigtig designovervejelse. Korrekt konstruerede hule sektioner kan give strukturel støtte, mens de hjælper med at kontrollere den ekstra belastning, der påføres taget.

Solcelle carporte

Solcelle-carporte kræver stabile søjler og bjælker, der er i stand til at understøtte solcellemoduler og samtidig skabe brugbar parkeringsplads nedenfor. Firkantede og rektangulære hule profiler kan give et rent arkitektonisk udseende og praktisk strukturel geometri.

Agrivoltaic og fiskeri solar projekter

Projekter, der kombinerer solcelleproduktion med landbrugs- eller akvakulturaktiviteter, kan kræve større spændvidder og holdbare udendørs strukturer. Strukturelt hulsektion kan indbygges i disse systemer, når dets dimensioner og mekaniske egenskaber opfylder de tekniske krav.

Andre udendørs stålkonstruktioner

Udover fotovoltaik kan hule strukturelle profiler også bruges i udstyrsplatforme, gangbroer, autoværn, bærende rammer og andre udendørs stålkonstruktioner.

Hvordan fremstilles den strukturelle hule sektion?

Konsekvent fremstilling er afgørende, fordi dimensionelle afvigelser kan påvirke forbindelser, installationsnøjagtighed og strukturel ydeevne. En professionel produktionsproces kombinerer typisk formning, svejsning, opretning, skæring, overfladebehandling og inspektion.

1. Forberedelse af stålmateriale:Egnet kulstofstål vælges i henhold til den specificerede kvalitet og projektkrav.
2. Præcisionsrulleformning:Stål formes gradvist til den nødvendige profil.
3. Automatisk svejsning:Det formede stål svejses for at skabe en kontinuerlig hul sektion.
4. Opretning:Sektionen behandles for at opretholde passende rethed og dimensionel konsistens.
5. Skæring med fast længde:Sektioner skæres i henhold til standard eller tilpassede projektmål.
6. Overfladebeskyttelse:HDG, ZAM eller en anden specificeret behandling kan anvendes i henhold til miljøkrav.
7. Afsluttende inspektion:Dimensioner, vægtykkelse, rethed, belægningskvalitet og andre specificerede egenskaber kontrolleres før forsendelse.

For store solenergiprojekter er produktionskonsistens særlig vigtig, fordi hundreder eller tusinder af strukturelle komponenter muligvis skal passe sammen under installationen.

Hvordan skal købere vælge den rigtige strukturelle hule sektion?

At vælge det rigtige produkt indebærer mere end at sammenligne den laveste pris pr. ton. Indkøbsteams bør evaluere hele det tekniske billede og forsyningskædebilledet, før de afgiver en ordre.

1. Bekræft det strukturelle design

Start med de nødvendige belastninger, spændvidder, understøtningsforhold, tilslutningsmetoder og gældende designstandarder. Snitdimensioner og vægtykkelse bør vælges ud fra tekniske beregninger.

2. Vælg den passende stålkvalitet

Bestem, om Q235B, Q355B eller en anden kvalitet er passende for de beregnede strukturelle krav. Materialevalg skal være dokumenteret og sporbart.

3. Evaluer installationsmiljøet

Kystnære, fugtige, industrielle og højeksponerede miljøer kan kræve stærkere korrosionsbeskyttelse end standard applikationer i land. HDG og ZAM bør sammenlignes ud fra de faktiske projektforhold.

4. Tjek dimensionsnøjagtighed

Nøjagtige dimensioner hjælper med at forbedre forbindelseskompatibiliteten og installationseffektiviteten. Købere bør bekræfte tolerancer, vægtykkelse, rethed, længde og enhver påkrævet hulbehandling.

5. Overvej Custom Manufacturing

Til store projekter kan tilpassede længder, dimensioner, vægtykkelser, huller og overfladefinish hjælpe med at reducere unødvendigt fabrikationsarbejde på installationsstedet.

6. Vurder leverandørens kapacitet

En leverandør bør evalueres for produktionskapacitet, kvalitetskontrolprocedurer, produktionskonsistens, leveringsevne, teknisk support og erfaring med solcelleprojekter.

Hvorfor vælge Energet Solar til den strukturelle hule sektion?

Energi Solar fokuserer på fotovoltaiske monteringssystemer og konstruktionsstålløsninger i stedet for udelukkende at fungere som en generel ståldistributør. Virksomheden har leveret strukturelle komponenter til mere end 1.000 solcelleprojekter verden over og driver flere produktionsfaciliteter med en betydelig årlig produktionskapacitet.

Dens produktionskapacitet omfatter præcisionsvalseformning, automatisk svejsning, opretning, skæring og overfladebehandling. Kvalitetsprocedurer omfatter dimensionsmåling, vægtykkelsesverifikation, rethedsinspektion, belægningsinspektion og mekanisk prøvning i henhold til gældende krav.

Energi Solar understøtter også tilpasset produktion af strukturelle hulsektioner. Købere kan levere projekttegninger eller tekniske specifikationer til evaluering, hvilket giver ingeniørteamet mulighed for at overveje dimensioner, vægtykkelse, længder, miljøforhold og overfladebeskyttelse før produktion.

• PV-fokuseret strukturel fremstillingserfaring
• Firkantede og rektangulære hulprofilkonfigurationer
• Q235B og Q355B kulstofstål muligheder
• Varmgalvaniseret og ZAM overfladebeskyttelse
• Tilpassede dimensioner, længder og vægtykkelser
• OEM- og bulkproduktionsstøtte
• Eftersyn af dimensions- og belægningskvalitet
• Support til EPC-entreprenører, distributører og producenter af solcellemontering

For et bredere udvalg af strukturelle profiler kan købere også udforske strukturelle stålformer og relaterede solar monteringstilbehør fra Energet Solar.

Ofte stillede spørgsmål

Hvad bruges den strukturelle hule sektion hovedsageligt til?

Strukturel hulsektion bruges primært som et bærende stålelement i fotovoltaiske monteringssystemer, jordmonterede solcelleanlæg, solcellekonstruktioner på taget, solcelle-carporte, agrivoltaiske projekter og andre udendørs stålrammer.

Hvad er forskellen mellem SHS og RHS?

SHS står for Square Hollow Section og har lige udvendige dimensioner på sine to hovedsider. RHS står for Rectangular Hollow Section og har forskellige bredde- og højdemål. Den passende profil afhænger af strukturelle beregninger, geometri, tilslutningskrav og projektdesign.

Hvilke stålkvaliteter kan bruges til strukturelt hulsektion?

Fælles muligheder omfatter Q235B og Q355B kulstofstål. Den korrekte kvalitet bør vælges i henhold til den påkrævede flydespænding, strukturelle beregninger, gældende standarder og projektspecifikationer.

Er den strukturelle hule sektion velegnet til kystnære solenergiprojekter?

Ja, det kan være velegnet, når stålkvalitet, sektionsdesign, forbindelser og korrosionsbeskyttelsessystem er korrekt valgt. HDG- og ZAM-belægninger kan give forbedret beskyttelse til udendørs applikationer, mens kystprojekter bør modtage specifik ingeniør- og korrosions-miljøevaluering.

Kan Energet Solar fremstille tilpassede hulsektioner?

Ja. Energet Solar understøtter tilpassede dimensioner, vægtykkelser, længder, hulbehandling og overfladefinish. Produktionen kan være baseret på ingeniørtegninger eller projektspecifikke tekniske specifikationer.

Hvad skal jeg oplyse, når jeg anmoder om et tilbud?

For et mere præcist tilbud bør købere angive den nødvendige profiltype, dimensioner, vægtykkelse, stålkvalitet, længde, mængde, overfladebehandling, destination, anvendelse og tilgængelige tekniske tegninger eller tekniske specifikationer.

Konklusion

Strukturel hulsektion tilbyder en effektiv løsning til moderne solcellemonteringsstrukturer, fordi dens lukkede rørformede geometri kan kombinere strukturel styrke, vridningsstivhed, dimensionsfleksibilitet og kontrolleret strukturel vægt. Når sektionsdimensioner, stålkvalitet, korrosionsbeskyttelse, fremstillingsnøjagtighed og tekniske krav er korrekt afstemt, kan det understøtte pålidelig ydeevne på tværs af jordmonterede PV-anlæg, hustage, solcelle-carporte, agrovoltaiske systemer og andre udendørs strukturer.

Hvis du indkøber Structural Hollow Section til et nyt solcelleprojekt eller har brug for tilpassede stålprofiler baseret på tekniske tegninger, kan Energet Solar levere professionelle produktanbefalinger, tilpasset fremstilling og projektorienteret support. Del dine specifikationer, nødvendige mængder og ansøgningsdetaljer, ogkontakt osi dag for at diskutere en passende strukturel hulsektionsløsning til dit projekt.
