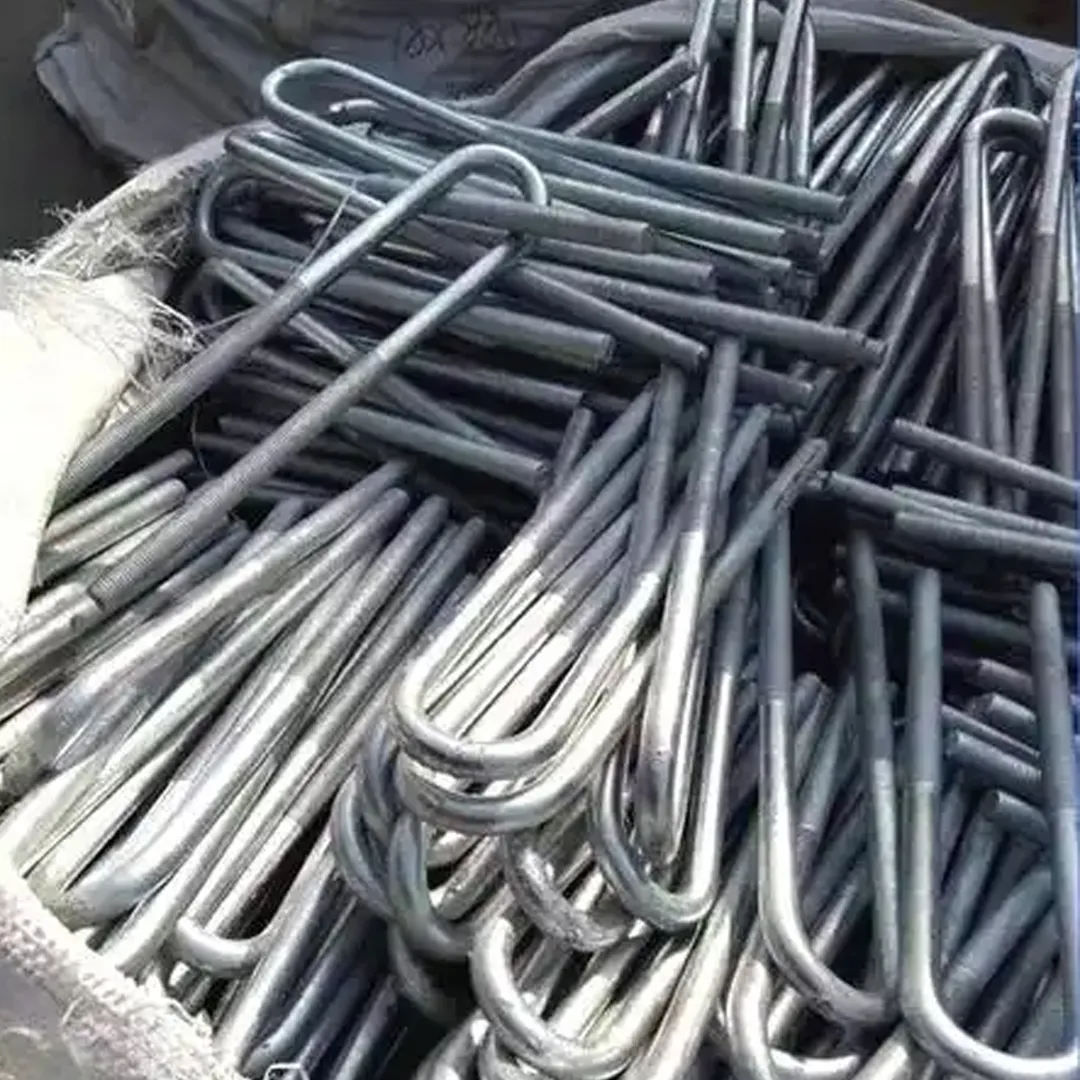

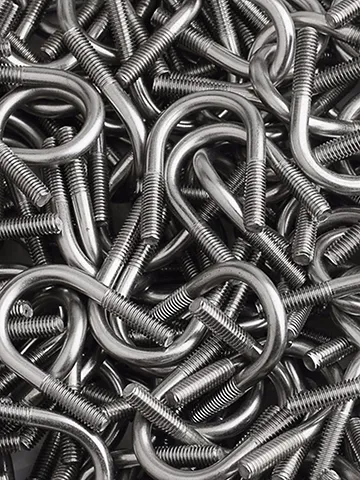

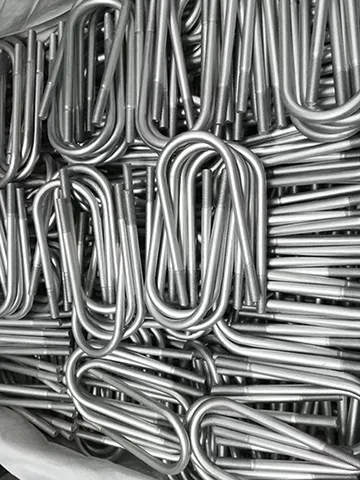

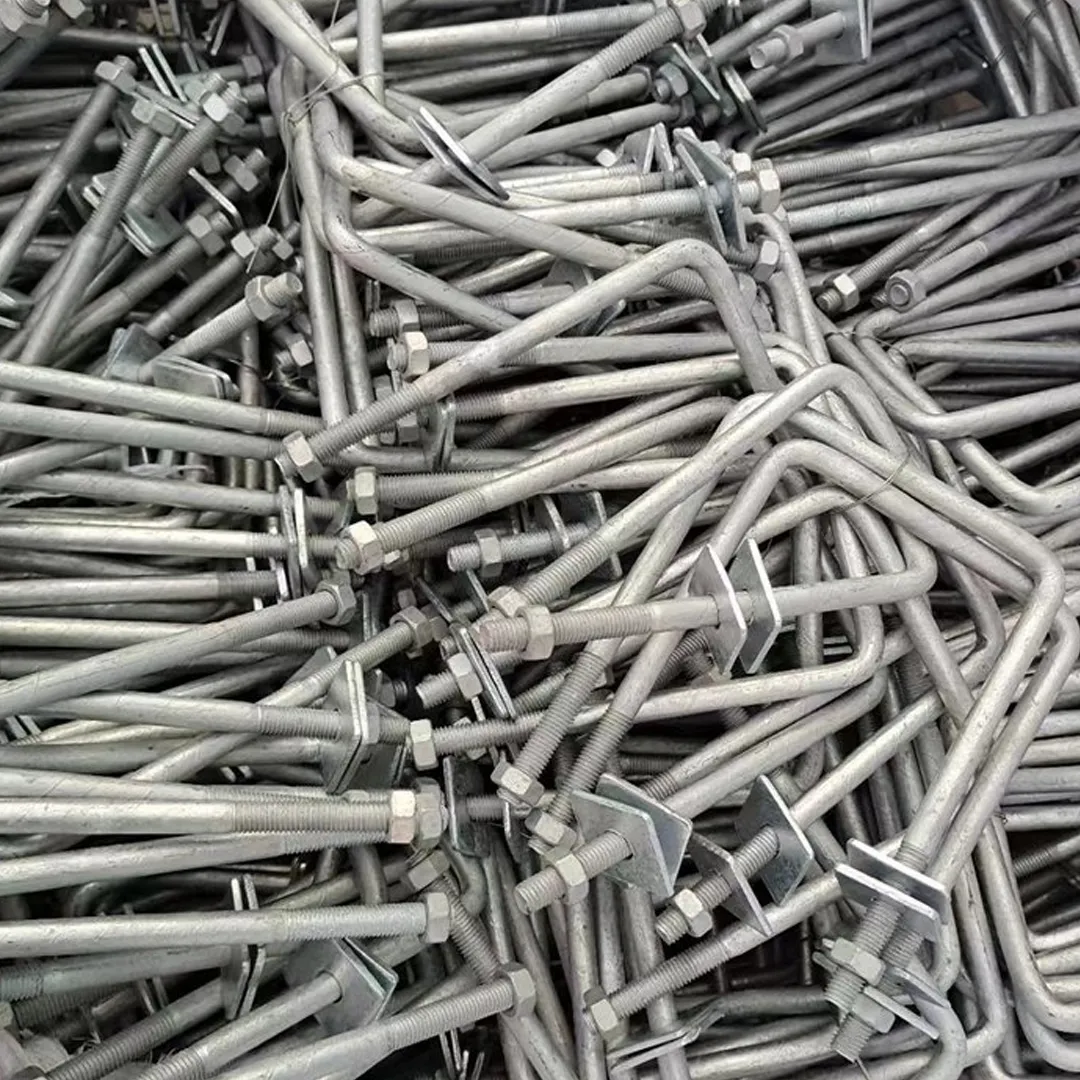

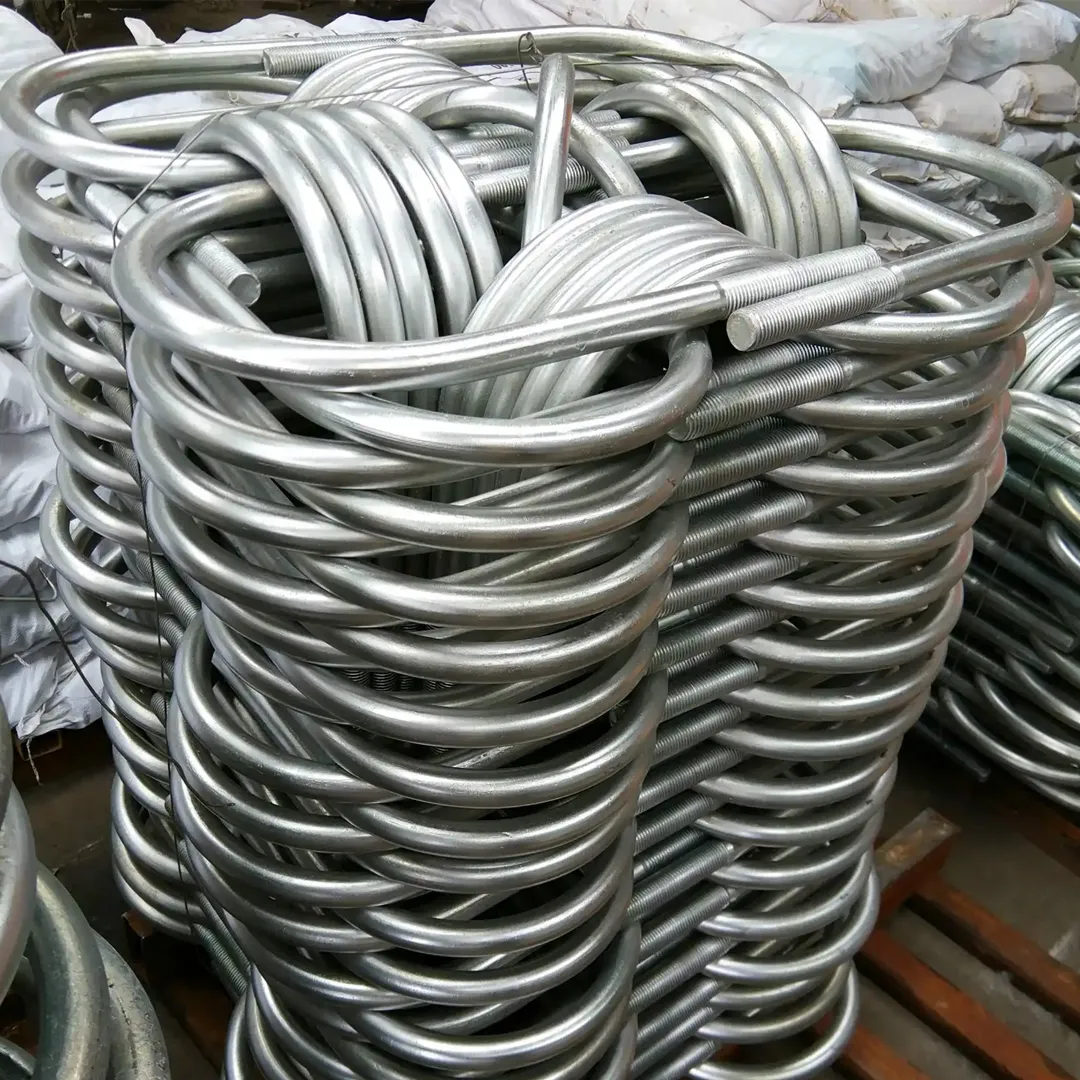

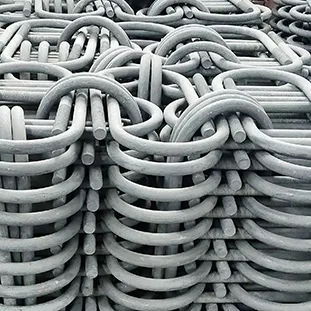

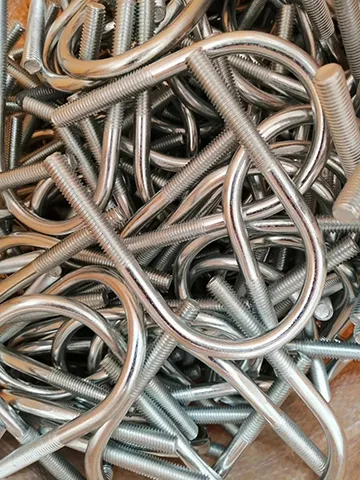

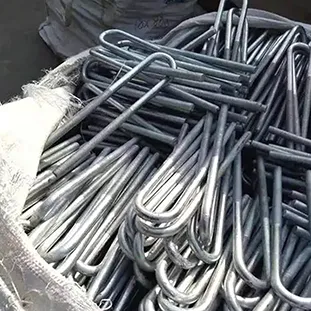

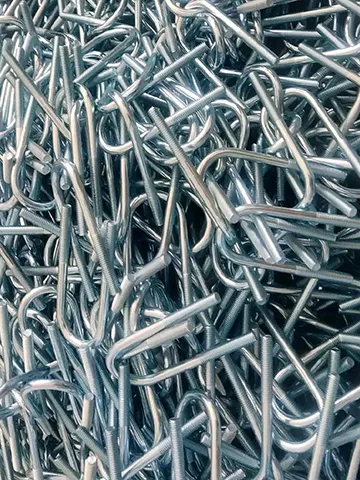

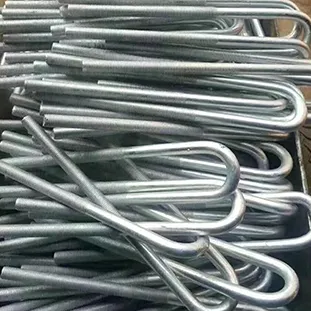

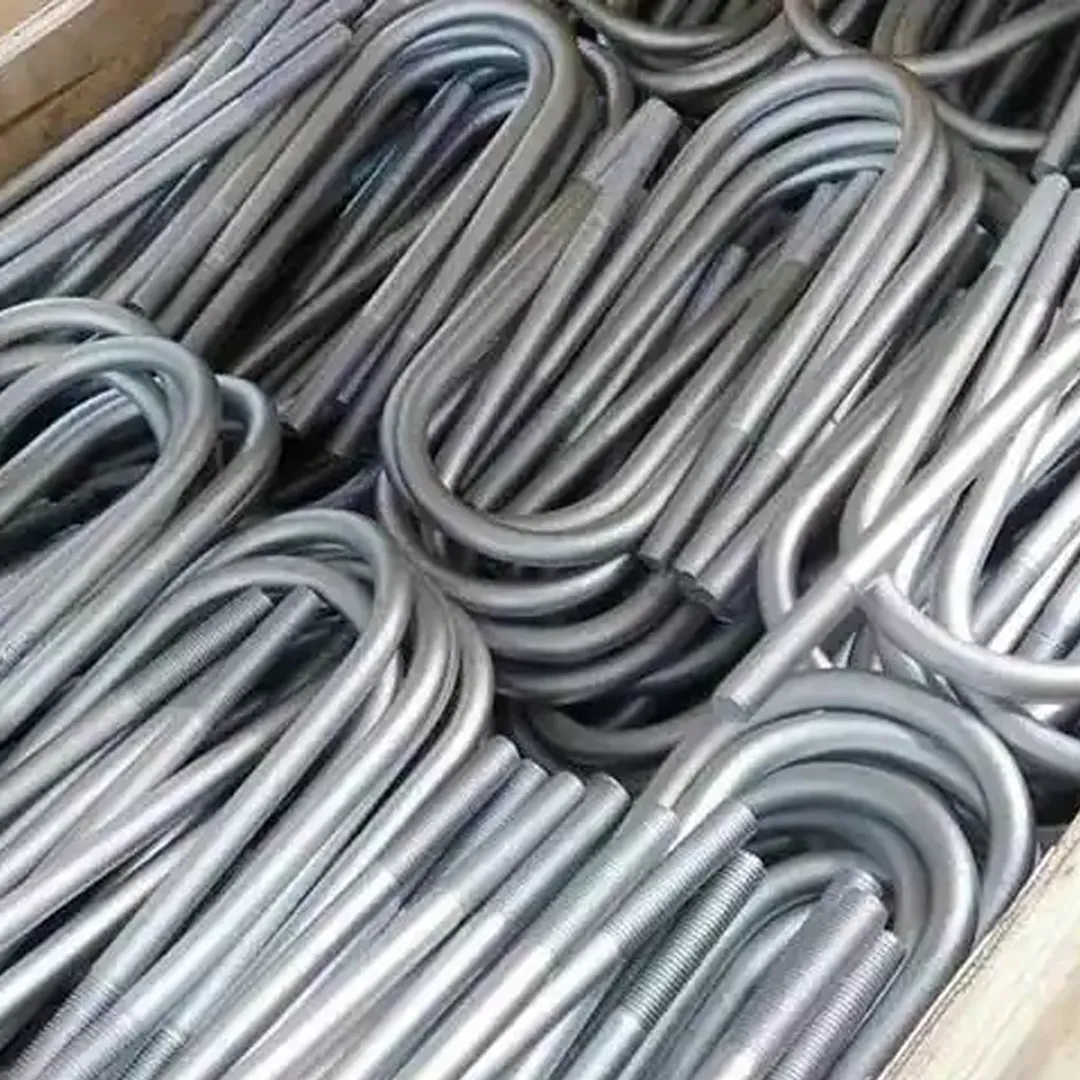

U-bolt til solar reoler

DeU-bolt til solar reolerer en specialiseret fastgørelseskomponent udviklet til at forbinde stålrør, rørformede understøtninger og tværbjælker, der anvendes i fotovoltaiske monteringskonstruktioner. I modsætning til standardbolte, der fastgør komponenter gennem flade kontaktflader, vikler en U-bolt rundt om rørets udvendige diameter, hvilket skaber en mere afbalanceret og sikker forbindelse.

Dette design øger kontaktarealet mellem fastgørelseselementet og røret, samtidig med at belastningsfordelingen gennem forbindelsen forbedres. Som et resultat bliver samlingen mere modstandsdygtig over for vibrationer, vind-induceret bevægelse og langvarig strukturel træthed.

Produktet er meget udbredt i jordmonterede solfarme, solcelleanlæg på taget, solcelle-carporte, landbrugs-PV-konstruktioner og forskellige stålstøtterammer, hvor rørets stabilitet er kritisk.

Materialeer med høj styrke for strukturel pålidelighed

Hver U-bolt er fremstillet ved hjælp af premiumQ255B (S235JR) kulstofstål, der giver fremragende trækstyrke, duktilitet og modstand mod gentagen belastning.

For at modstå barske udendørsmiljøer kan overfladen efterbehandles med entenVarmgalvaniseringellerZAM (Zink-Aluminium-Magnesium) belægning, der danner et holdbart beskyttende lag mod fugt, ultraviolet stråling, saltspray og atmosfærisk korrosion.

Disse korrosionsbestandige belægninger hjælper med at opretholde en langsigtet fastgørelsesevne, samtidig med at de reducerer vedligeholdelseskravene i hele solcelleanlæggets levetid.

Præcisionsfremstilling for ensartet ydeevne

Hver U-bolt er produceret gennem en fuldt kontrolleret fremstillingsproces, der kombinerer automatisk bukning, præcisionsgevindrulning, dimensionsinspektion og overfladebehandling.

Sammenlignet med konventionel gevindskæring bevarer valset gevind stålets kontinuerlige kornstruktur, hvilket giver forbedret udmattelsesmodstand og jævnere indgreb med møtrikker under installationen.

For at sikre ensartet produktkvalitet gennemgår hvert produktionsparti inspektioner for:

- Overordnede dimensioner

- Rørbøjningsradius

- Tråd nøjagtighed

- Overfladebelægningskvalitet

- Fastspændingskonsistens

Denne standardiserede produktionsproces garanterer fremragende udskiftelighed og pålidelig installation på tværs af store solenergiprojekter.

Skræddersyede løsninger til forskellige monteringssystemer

Da fotovoltaiske monteringssystemer varierer i strukturel konfiguration, tilbyder Energet Solar omfattendeOEM og ODM tilpasningstjenester.

Tilgængelig tilpasning inkluderer:

- Kompatibilitet med rørdiameter

- U-bolt længde

- Trådspecifikation

- Stål diameter

- Galvaniseret belægningstykkelse

- Mulighed for ZAM-belægning

- Særlig bøjningsradius

- Emballagekrav

Vores ingeniørteam kan anbefale passende specifikationer baseret på strukturelle tegninger, belastningsforhold og projektkrav.

Tekniske specifikationer

Engineering Princip

Hvorfor U-bolte yder bedre på rørstrukturer

I modsætning til flade fastgørelseselementer, der kun påfører kraft gennem begrænsede kontaktpunkter, omgiver en U-bolt røret og fordeler klembelastningen over et meget større overfladeareal.

Denne konfiguration giver et mere ensartet kontakttryk, der hjælper med at reducere lokaliseret spændingskoncentration, som ellers kan deformere røret eller løsne forbindelsen over tid.

For solcellekonstruktioner, der udsættes for vedvarende vindbelastninger og termisk ekspansion, bidrager denne afbalancerede kraftfordeling til større strukturel stabilitet og lavere vedligeholdelseskrav.

Hvordan fastspændingskraften opretholdes

En korrekt installeret U-bolt genererer forspænding, når møtrikkerne spændes. Denne forspænding skaber tilstrækkelig friktion mellem røret og den bærende struktur, hvilket forhindrer uønsket bevægelse under normal drift.

Da vind-, vibrations- og temperaturændringer gentagne gange påvirker solcellemonteringssystemet, bliver det afgørende at opretholde ensartet forspænding for at bevare forbindelsens integritet.

Af denne grund er korrekt valg af boltstørrelse, nøjagtig gevindindgreb og kontrolleret tilspændingsmoment alle vigtige faktorer, der påvirker den langsigtede ydeevne.

Produktapplikationer

Jordmonterede solcelleanlæg

Anvendes til sikring af runde stålrør og strukturelle elementer i solcelleprojekter i brugsskala, hvor høj strukturel styrke og langtidsholdbarhed er påkrævet.

Fotovoltaiske anlæg på taget

Giver stabil fastgørelse mellem rørformede understøtninger og monteringsrammer og reducerer samtidig bevægelse forårsaget af vindvibrationer og termisk ekspansion.

Solar carport strukturer

Sikrer pålidelig rørfiksering i hele parkeringsoverdækningens rammer, bevarer strukturel stivhed under lastning af køretøjer og udendørs miljøforhold.

Stålkonstruktionsprojekter

Velegnet til industribygninger, lagerbygninger, landbrugsfaciliteter og forskellige stålrammeapplikationer, der kræver holdbare rørfastgørelsesløsninger.

PV-systemer til landbrug og landdistrikter

Ideel til solcelleanlæg i drivhuse, husdyrhold, kunstvandingsanlæg og andre landbrugsstrukturer, der anvender rørformede stålstøtter.

Valg af den rigtige U-bolt til dit projekt

Valg af den korrekte U-bolt er afgørende for den strukturelle ydeevne af et fotovoltaisk monteringssystem. I stedet for kun at vælge efter boltdiameter, bør ingeniører vurdere flere installations- og miljøfaktorer for at sikre langsigtet pålidelighed.

Match rørdiameteren

U-boltens indvendige radius skal nøje passe med rørets udvendige diameter.

En overdimensioneret U-bolt kan reducere klemkraften og tillade bevægelse under vindinducerede vibrationer, mens en underdimensioneret U-bolt kan gøre installationen vanskelig og indføre for stor belastning i både fastgørelseselementet og røret.

Vælg den passende styrke

Forskellige tilslutningspunkter bærer forskellige strukturelle belastninger.

Primære bærende elementer kræver typisk større boltdiametre og materialer med højere styrke, mens sekundære støtteelementer kan bruge standardspecifikationer. Korrekt valg forbedrer både sikkerheden og omkostningseffektiviteten.

Overvej installationsmiljøet

Miljøforhold har en væsentlig indflydelse på befæstelses levetid.

VarmgalvaniseretU-bolte er velegnede til de fleste solcelleprojekter i indlandet.

ZAM-belagtU-bolte giver forbedret korrosionsbestandighed til kystnære miljøer, høj luftfugtighed eller saltholdige miljøer, hvor langvarig eksponering accelererer korrosion.

Bekræft trådkompatibilitet

Sørg for, at møtrikker, spændeskiver og gevindspecifikationer er fuldt kompatible med den valgte U-bolt. Korrekt matchning forbedrer forspændingskonsistensen og reducerer risikoen for gevindskader under installationen.

Best Practices for installation

Korrekt installation er afgørende for at opretholde langsigtet strukturel stabilitet.

Før installation skal du kontrollere, at U-bolten passer til rørdiameteren, og at alle kontaktflader er rene og fri for snavs. Placer U-bolten symmetrisk omkring røret for at opnå et afbalanceret spændetryk.

Når du spænder, skiftes mellem begge møtrikker i stedet for at spænde den ene side helt først. Dette hjælper med at fordele forbelastningen jævnt og forhindrer ujævn belastning eller forvrængning af røret.

Efter at den fotovoltaiske struktur er blevet udsat for sine indledende driftsbetingelser, anbefales en rutinemæssig drejningsmomentinspektion for at bekræfte, at forbindelsen forbliver sikker.

Almindelige installationsfejl

Selv fastgørelsesanordninger af høj kvalitet kan svigte, hvis de installeres forkert. At forstå almindelige fejl hjælper med at reducere vedligeholdelsesomkostningerne og forbedre den langsigtede pålidelighed af solcellemonteringssystemet.

Tekniske overvejelser

Forstå Preload

Det primære formål med at stramme en U-bolt er at generere forspænding i stedet for blot at bringe to komponenter sammen.

En tilstrækkelig forspænding skaber friktion mellem røret og den bærende struktur, hvilket forhindrer bevægelse forårsaget af vindbelastninger, udstyrsvibrationer eller termisk ekspansion. Opretholdelse af denne forspænding i hele installationens levetid er en af ​​de nøglefaktorer, der påvirker forbindelsens pålidelighed.

Belastningsoverførsel i solcellemonteringssystemer

I solcellekonstruktioner udsættes U-bolte for en kombination af statiske og dynamiske belastninger.

Typiske belastningsforhold omfatter:

- Vindløft, der virker på solcellepaneler

- Snebelastning i kolde klimaer

- Termisk ekspansion og sammentrækning af stålelementer

- Daglige vibrationer forårsaget af miljøændringer

- Vedligeholdelsesbelastninger under inspektion og service

Valg af den korrekte U-bolt-specifikation hjælper med at fordele disse belastninger sikkert i hele monteringsstrukturen.

Produktion & Kvalitetskontrol

Produktkonsistens er afgørende for storskala solcelleprojekter, hvor tusindvis af fastgørelseselementer er installeret.

Hos Energet Solar følger hver produktionsbatch en standardiseret kvalitetskontrolproces for at sikre dimensionsnøjagtighed og stabil mekanisk ydeevne.

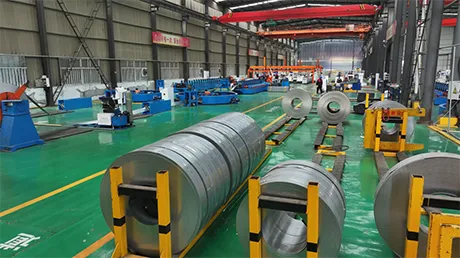

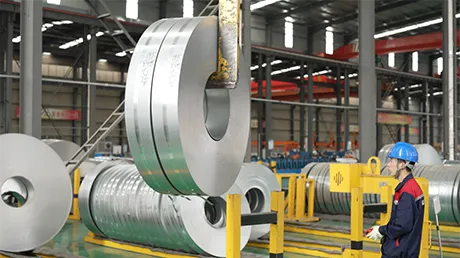

Råstofverifikation

Alle indgående stålmaterialer inspiceres for at verificere materialekvalitet, kemisk sammensætning og mekaniske egenskaber, før produktionen begynder.

Præcisionsformning

Automatisk bukkeudstyr sikrer ensartet bukkeradius og dimensionsnøjagtighed på tværs af hver produktionsbatch.

Trådinspektion

Valsede gevind inspiceres for profilnøjagtighed, glat indgreb og dimensionel konsistens for at sikre pålidelig installation.

Overfladebeskyttelse

Hver batch kontrolleres for belægningskvalitet og overfladeintegritet efter galvanisering eller ZAM-behandling for at sikre langsigtet korrosionsbestandighed.

Endelig kvalitetskontrol

Færdige produkter gennemgår en omfattende inspektion før forsendelse, herunder dimensionskontrol, trådinspektion, visuel undersøgelse og emballagekontrol.

Praktiske ansøgningssager

Solfarm i brugsskala i Mellemøsten

Til et 60 MW jordmonteret solcelleprojekt beliggende i et ørkenmiljø med høj temperatur, leverede Energet Solar varmgalvaniserede U-bolte til hovedrørsforbindelserne.

På trods af langvarig udsættelse for intens UV-stråling og betydelige temperaturvariationer fra dag til nat, opretholdt fastgørelseselementerne en stabil spændeevne uden mærkbar løsning eller forringelse af belægningen efter længere tids drift.

Coastal Rooftop PV-projekt i Sydøstasien

En solcelleinstallation på 35 MW på taget krævede forbedret korrosionsbeskyttelse på grund af konstant udsættelse for saltfyldt luft og høj luftfugtighed.

For at imødekomme disse forhold blev der leveret tilpassede ZAM-belagte U-bolte med projektspecifikke dimensioner. Den forbedrede korrosionsbestandighed reducerede vedligeholdelsesfrekvensen og gav pålidelig strukturel ydeevne under langvarig udendørs drift.

Hvorfor vælge Energet Solar

At vælge den rigtige leverandør af fastgørelseselementer er lige så vigtig som at vælge den rigtige fastgørelsesanordning.

Energet Solar kombinerer produktionserfaring, teknisk support og streng kvalitetsstyring for at levere pålidelige fastgørelsesløsninger til solcelleprojekter verden over.

Vores fordele omfatter:

- Professionel producent med speciale i solcellemonteringssystemer

- Automatiseret produktion for stabil produktkonsistens

- OEM og ODM tilpasningstjenester

- Højstyrke kulstofstål materialer

- Varmgalvaniseret og ZAM-belægningsmuligheder

- Strenge dimensions- og kvalitetsinspektioner

- Hurtig produktion og pålidelig global levering

- Teknisk support til ingeniørprojekter

Ofte stillede spørgsmål

Kan U-boltens dimensioner tilpasses?

Ja. Vi fremstiller tilpassede U-bolte baseret på rørdiameter, boltlængde, gevindspecifikation, materiale og belægningskrav.

Hvilken belægning er bedre til kystmiljøer?

ZAM belægninganbefales generelt til kystnære områder og områder med høj luftfugtighed, fordi det giver øget modstandsdygtighed over for saltspray og atmosfærisk korrosion.

Hvordan finder jeg den korrekte U-bolt størrelse?

U-bolten skal passe til rørets udvendige diameter under hensyntagen til strukturel belastning, installationsafstand og den nødvendige klemkraft.

Er der matchende møtrikker og skiver med?

De kan leveres som en del af et komplet fastgørelsessæt efter kundens krav.

Kan disse U-bolte bruges til firkantede rør?

Ja. Vi tilbyder tilpassede bukkedimensioner, der er velegnede til både runde og firkantede stålrørsapplikationer.

Hvilke standarder følger dine produkter?

Vores produkter er fremstillet i overensstemmelse med relevante internationale fotovoltaiske strukturelle krav og produceres under et strengt kvalitetsstyringssystem.

Yder du teknisk support?

Ja. Vores ingeniørteam kan hjælpe med produktvalg, tegningsgennemgang, tilpasning og tekniske anbefalinger til forskellige solcellemonteringssystemer.

Hvilke inspektioner udføres før afsendelse?

Hver batch gennemgår dimensionsinspektion, gevindverifikation, overfladebelægningsinspektion, udseendekontrol og emballageinspektion for at sikre ensartet kvalitet før levering.
