Artikeloversigt: Koldformede stålpurliner en vigtig strukturel komponent i moderne solcellemonteringssystemer og stålrammekonstruktion. Ved at kombinere effektivt tværsnitsdesign, nøjagtig valseformning, korrosionsbestandige belægninger og fleksibel tilpasning, kan den give pålidelig støtte, samtidig med at den hjælper med at reducere unødvendig strukturel vægt og installationskompleksitet. Denne artikel forklarer, hvordan koldformede stålringe fungerer, hvor de bruges, hvilke faktorer der skal tages i betragtning ved udvælgelsen, og hvordan korrekt fremstillings- og installationspraksis kan forbedre den langsigtede strukturelle ydeevne.
Indholdsfortegnelse
- Hvad er koldformet stålpurlin?
- Hvordan virker Purlin-strukturen?
- Hvorfor er koldformet stålpind i vid udstrækning?
- Hvor bruges koldformet stålpind?
- Koldformede stålpurlin vs. traditionelle varmvalsede sektioner
- Hvordan skal du vælge den rigtige purlin?
- Hvordan fremstilles koldformet stålpind?
- Hvad skal overvejes under installationen?
- Hvilke kvalitetsfaktorer betyder mest?
- Hvordan kan levetiden forbedres?
- Hvorfor vælge Energet Solar?
- Ofte stillede spørgsmål
- Konklusion

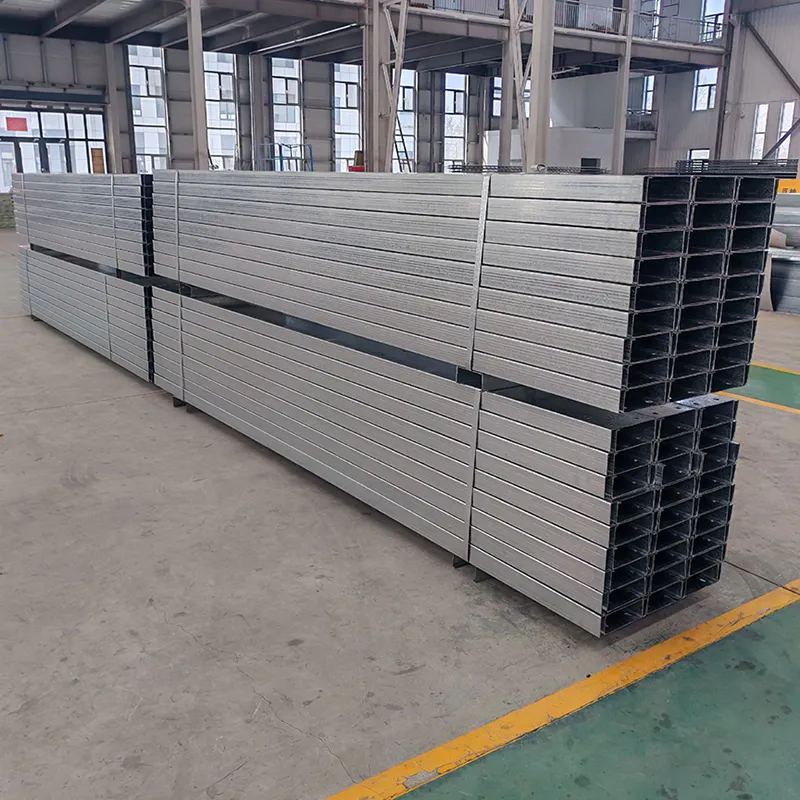

1. Hvad er Cold Formed Steel Purlin?
Koldformede stålpurlin er et strukturelt stålelement fremstillet ved at forme stålbånd eller plade til en bestemt tværsnitsform ved stuetemperatur. I modsætning til konventionelle varmvalsede sektioner skal materialet ikke opvarmes til en høj temperatur før formningsprocessen. I stedet bøjer kontinuerlig valseformning gradvist stålet til den ønskede profil.
De mest almindelige profiler erC-formede og Z-formede purliner. Deres geometri er designet til at give en effektiv balance mellem strukturel styrke, materialeforbrug, vægt og installationskomfort.
I solcellemonteringsapplikationer fungerer riller normalt som sekundære strukturelle elementer. De kan forbinde primære støtteelementer med fotovoltaiske monteringskomponenter, mens de fordeler belastninger fra solcellemoduler, skinner, beslag, sne, vind og andre miljøkræfter ind i det primære strukturelle system.
Ydeevnen af en purlin afhænger af meget mere end dens nominelle dimensioner. Materialekvalitet, tykkelse, tværsnitsgeometri, spændvidde, forbindelsesmetode, belægningssystem, hularrangement og projektbelastninger påvirker alle det endelige strukturelle resultat.
Af denne grund kan køb af den billigste stålprofil kun baseret på pris eller vægt skabe problemer senere. En korrekt konstrueret purlin bør vælges i henhold til de faktiske strukturelle krav til projektet.
2. Hvordan virker Purlin-strukturen?
Effektiviteten af en Cold Formed Steel Purlin kommer i vid udstrækning fra dens tværsnitsgeometri. I stedet for at bruge et fladt stålbånd med begrænset bøjningsmodstand, formes stålet til en dybere konstruktionsprofil.
Den øgede sektionsdybde kan forbedre modstanden mod bøjning omkring den relevante strukturelle akse uden at kræve en forholdsmæssig stor forøgelse af materiale. Afhængigt af designet kan læber, flanger, væv og afstivningsfunktioner arbejde sammen for at forbedre sektionseffektiviteten.
I en typisk solcellestruktur kan belastningsvejen forstås som:
- Solcellemoduler modtager miljø- og driftsbelastninger.
- Monteringsskinner eller bærende komponenter overfører disse belastninger til sekundære konstruktionselementer.
- Koldformede stålrør fordeler belastningerne langs konstruktionsrammen.
- Primære bjælker og søjler overfører belastningerne mod fundamentet eller bærende struktur.
Dette betyder, at purlinen ikke er en isoleret komponent. Dens dimensioner og forbindelsesdetaljer skal fungere sammen med resten af strukturen.
For store solcelleanlæg er ensartede hulplaceringer særligt vigtige. Nøjagtig udstansning gør det muligt for bolte, beslag og andre komponenter at justere korrekt, hvilket reducerer unødvendig justering under montering.
3. Hvorfor er koldformede stålringe udbredt?
Moderne byggeprojekter er i stigende grad optaget af strukturel effektivitet, installationshastighed, materialeudnyttelse og langsigtet holdbarhed. Koldformede stålrør kan imødekomme flere af disse krav samtidigt.
- Effektiv strukturel geometri:Formede sektioner kan give nyttig bøjningsydelse uden at være afhængig af alt for tunge stålsektioner.
- Nøjagtige dimensioner:Kontinuerlig valseformning kan producere ensartet sektionsgeometri på tværs af store produktionsbatcher.
- Fleksibel tilpasning:Længde, tykkelse, profildimensioner og hulmønstre kan tilpasses projektets krav.
- Installationseffektivitet:Fabriksfremstillede huller og standardiserede dimensioner kan forenkle feltmonteringen.
- God materialeudnyttelse:Tværsnitsprofilen kan optimeres til den påtænkte strukturelle anvendelse.
- Korrosionsbeskyttelse:Galvaniserede og avancerede metalliske belægningssystemer kan forbedre modstandsdygtigheden over for miljøpåvirkning.
- Bredt anvendelsesområde:Det samme generelle purlin-koncept kan bruges i solcelleanlæg, carporte, industribygninger og andre stålkonstruktioner.
Disse fordele bliver særligt værdifulde, når et projekt indeholder hundreder eller tusinder af gentagne strukturelle komponenter. Små dimensionelle uoverensstemmelser eller installationsbesvær kan blive betydelige, når de multipliceres på tværs af et stort websted.
4. Hvor bruges koldformet stålpind?
Koldformede riller er velegnede til adskillige strukturelle applikationer, hvor der kræves effektiv sekundær støtte. Deres brug er især synlig i solcellebyggeri.
| Anvendelse | Typisk strukturel rolle | Nøglekrav |
|---|---|---|
| Jordmonterede solcelleprojekter | Understøtter og forbinder sekundære PV-konstruktionskomponenter | Vindmodstand, dimensionskonsistens, korrosionsbeskyttelse |
| PV-systemer på taget | Giver sekundær støtte inden for monteringsrammen | Lav strukturel vægt og pålidelige forbindelser |
| Solcelle carporte | Understøtter fotovoltaiske arrays i stålcarportkonstruktioner | Styrke, holdbarhed, udseende og installationseffektivitet |
| Industribygninger | Fungerer som et sekundært stålrammeelement | Belastningskapacitet og langsigtet dimensionsstabilitet |
| Generelle stålkonstruktioner | Understøtter bjælker, søjler, paneler og andre strukturelle elementer | Korrekt profilvalg og tilslutningsdesign |
Til solenergiapplikationer fortjener miljøforhold særlig opmærksomhed. Projekter i kystområder, områder med høj luftfugtighed eller steder udsat for aggressive atmosfæriske forhold kan kræve forbedret overfladebeskyttelse sammenlignet med projekter i tørre indre miljøer.
5. Koldformede stålpurlin vs. traditionelle varmvalsede sektioner
Koldformede og varmvalsede stålelementer er ikke direkte erstatninger i enhver strukturel anvendelse. Det korrekte valg afhænger af belastningstilfælde, spændvidde, geometri, designstandarder og projektøkonomi.
| Faktor | Koldformede stålpurlin | Traditionel varmvalset sektion |
|---|---|---|
| Fremstillingsmetode | Rulleformning ved stuetemperatur | Rulning og formning ved høj temperatur |
| Profilfleksibilitet | Høj fleksibilitet til tilpassede sektioner | Ofte baseret på standardiserede valsede profiler |
| Dimensionel tilpasning | Velegnet til projektspecifikke dimensioner | Generelt valgt fra tilgængelige standardsektioner |
| Vægtoptimering | Effektiv til mange sekundære strukturelle applikationer | Kan være fordelagtigt ved større belastningskrav |
| Typisk anvendelse | Sekundær indramning, solcellemontage, lette stålkonstruktioner | Tunge strukturelle rammer og krævende belastningsanvendelser |
Det vigtige er, at ingen af fremstillingsmetoderne automatisk er overlegne for hvert projekt. Konstruktionsingeniører bør evaluere den komplette belastningsvej og gældende designkrav, før de vælger en sektion.
6. Hvordan skal du vælge den rigtige purlin?
Valg af en koldformet stålring bør begynde med tekniske krav snarere end blot at vælge en populær profil. Flere parametre skal evalueres sammen.
1. Bestem designbelastningerne
Vind, sne, udstyrsbelastninger, dødbelastninger og andre relevante kræfter bør tages i betragtning. Solprojekter i områder med kraftig vind eller tung sne kan kræve væsentligt anderledes strukturelle specifikationer fra projekter i mildt klima.
2. Bekræft spændvidden og afstanden
Afstanden mellem understøtninger påvirker direkte bøjningsadfærd og afbøjning. En profil, der yder tilstrækkeligt på et kort spænd, er muligvis ikke egnet til en længere ustøttet afstand.
3. Vælg materialekvaliteten
Almindelige konstruktionsstålkvaliteter kan omfatte Q235B, Q355B, S235JR og S355JR, mens galvaniserede konstruktionskvaliteter såsom S250GD, S350GD eller S420GD kan overvejes afhængigt af anvendelsen og gældende standarder.
4. Vælg en passende tykkelse
Tykkelse påvirker strukturel kapacitet, vægt, fabrikationskrav og omkostninger. Forøgelse af tykkelsen er ikke altid den mest økonomiske løsning, hvis sektionsgeometrien kan optimeres mere effektivt.
5. Vurder korrosionseksponering
Galvaniseret stål og ZAM-type belægninger kan give forbedret overfladebeskyttelse. Den passende belægning bør vælges i henhold til atmosfærisk eksponering, forventet levetid, vedligeholdelsesstrategi og projektkrav.
6. Tjek tilslutningskravene
Boltehuller, slidsdimensioner, hulafstand, kantafstande og tilslutningshardware skal være kompatible med monteringssystemet. Fabriksstansning kan være værdifuldt, når projektet bruger standardiserede forbindelseslayouts.
7. Hvordan fremstilles koldformet stålpind?
En pålidelig purlin begynder med kontrolleret råmateriale og en stabil fremstillingsproces. Selvom de nøjagtige produktionsprocedurer varierer fra producent til producent, omfatter den generelle proces flere vigtige stadier.
- Forberedelse af råvarer:Stålspoler eller -bånd kontrolleres for kvalitet, dimensioner, overfladetilstand og mekaniske krav.
- Rulleformning:Strimlen passerer gennem en sekvens af formningsstationer, der gradvist skaber den nødvendige C- eller Z-profil.
- Præcisionsstansning:Tilslutningshuller kan fremstilles efter de angivne tegninger og installationsmønster.
- Skæring:Den gennemgående profil skæres i de ønskede længder.
- Dimensionel inspektion:Nøgledimensioner, hulpositioner, rethed og overfladetilstand kontrolleres.
- Overfladebeskyttelse:Afhængigt af det valgte materiale og fremstillingsruten påføres eller leveres korrosionsbestandige belægningssystemer som en del af stålmaterialet.
- Emballage:Færdiggjorte riller er bundtet og beskyttet til transport og håndtering.
Automatisering er især nyttig til højvolumen PV-projekter, fordi det hjælper med at bevare repeterbarheden. Når et projekt kræver tusindvis af lignende stykker, kan stabile produktionstolerancer gøre en væsentlig forskel for installationseffektiviteten.
8. Hvad skal overvejes under installationen?
Selv en højkvalitets purlin kan underpræstere, hvis den er forkert installeret. Byggehold bør følge godkendte tegninger og konstruktionsingeniørens krav i stedet for at foretage ukontrollerede feltændringer.
- Undgå unødvendig skæring:Skæring af strukturelle elementer på byggepladsen kan ændre deres designet geometri og kan kompromittere ydeevnen.
- Undgå uautoriseret boring:Yderligere huller kan reducere effektive sektionsegenskaber og kan forstyrre forbindelsesdesignet.
- Oprethold korrekt afstand:Indskæringsafstanden skal svare til det godkendte konstruktionsdesign.
- Brug kompatible fastgørelsesanordninger:Fastgørelseselementer skal være egnede til de strukturelle materialer og miljøforhold.
- Beskyt overfladen:Ridser og stødskader på beskyttende belægninger bør repareres korrekt.
- Kontroller vandakkumulering:Strukturelle detaljer bør undgå forhold, der tillader vand at forblive fanget omkring stålelementer.
- Bekræft justering:Rethed og placering bør kontrolleres før endelig tilspænding af forbindelser.
Installationskvaliteten er især vigtig for solcelleanlæg, fordi den strukturelle ramme kan forblive udsat for vind, regn, temperaturændringer og solstråling i mange år.
9. Hvilke kvalitetsfaktorer betyder mest?
Når de køber Cold Formed Steel Purlin, bør købere vurdere det komplette produkt i stedet for kun at fokusere på enhedsprisen.
| Kvalitetsfaktor | Hvorfor det betyder noget | Hvad købere bør tjekke |
|---|---|---|
| Stålkvalitet | Påvirker styrke og strukturel adfærd | Materialedokumentation og specificeret karakter |
| Tykkelse | Påvirker sektionskapacitet og holdbarhed | Målt tykkelse og tolerancer |
| Profil Dimensioner | Direkte indflydelse på den strukturelle ydeevne | Bane, flange, læbe og overordnede dimensioner |
| Hul position | Bestemmer forbindelseskompatibilitet | Huldiameter, afstand og justering |
| Belægning | Hjælper med at beskytte stål mod korrosion | Belægningstype, specifikation og overfladetilstand |
| Ligehed | Påvirker installation og strukturel justering | Visuel og dimensionel inspektion |
| Produktionskonsistens | Vigtigt for byggeri med store mængder | Batchinspektion og produktionskontrol |
10. Hvordan kan levetiden forbedres?
Korrekt materialevalg er kun begyndelsen på langsigtet ydeevne. Det strukturelle system bør også inspiceres med jævne mellemrum, især i barske miljøer.
Ved kystnære projekter og projekter med høj luftfugtighed skal man være opmærksom på belægningens tilstand, forbindelsespunkter, afskårne kanter, ophobet fugt og områder, hvor forskellige metaller kan komme i kontakt.
Vedligeholdelsesteam bør lede efter:
- Synlig korrosion eller belægningsforringelse.
- Ridser eller mekaniske skader på beskyttende overflader.
- Løse eller beskadigede fastgørelsesanordninger.
- Uventet deformation eller lokal knæk.
- Vandakkumulering omkring strukturelle forbindelser.
- Ændringer i justering eller strukturel geometri.
Tidlig inspektion kan identificere mindre problemer, før de udvikler sig til dyre strukturelle eller vedligeholdelsesproblemer. Inspektionsintervallet skal afspejle projektets miljø, eksponeringsniveau, designkrav og vedligeholdelsesplan.
11. Hvorfor vælge Energet Solar?
Energi Solarleverer Cold Formed Steel Purlin-løsninger til fotovoltaiske monteringssystemer og stålkonstruktioner, herunder C-formede og Z-formede profiler. Dens produktsortiment understøtter både standardkrav og projektspecifikke konfigurationer.
Tilgængelige specifikationer kan tilpasses på tværs af parametre såsom længde, bredde, højde, tykkelse, materialekvalitet, belægning og stansearrangement. Denne fleksibilitet er nyttig for EPC-entreprenører, producenter af solcellemonteringssystem, distributører og projektudviklere, der har brug for strukturelle elementer, der matcher deres eksisterende systemdesign.
Typiske produktdimensioner kan konfigureres i henhold til projektets krav, med repræsentative muligheder, der dækker længder fra ca. 1.000 til 6.000 mm, bredder på ca. 40 til 80 mm, højder på ca. 50 til 220 mm og tykkelser på ca. 1,8 til 3,0 mm. Endelige specifikationer skal altid bekræftes mod ingeniørberegninger og projekttegninger.
Energi Solar lægger også vægt på produktionskonsistens gennem processer såsom rulleformning, automatiseret stansning, præcisionsskæring, dimensionsinspektion og kvalitetskontrol. Ved kundetilpassede projekter kan produktionen koordineres efter tekniske tegninger og specificerede tilslutningskrav.
For internationale solenergiprojekter kan denne type fremstillingsfleksibilitet hjælpe med at reducere behovet for on-site modifikationer og gøre komponentintegration mere forudsigelig.
12. Ofte stillede spørgsmål
Q1: Hvad er hovedformålet med en koldformet stålpurlin?
En koldformet stålpurlin bruges generelt som et sekundært konstruktionselement til at understøtte og fordele belastninger i stålkonstruktioner. I fotovoltaiske systemer kan den forbinde primære strukturelle elementer med solcellemonteringskomponenter og hjælpe med at understøtte modularrayet.
Spørgsmål 2: Er C- og Z-ringe udskiftelige?
Ikke nødvendigvis. Deres tværsnitsgeometri og forbindelseskarakteristika er forskellige, så den passende profil bør vælges i henhold til det strukturelle design, spændvidde, belastningsforhold og forbindelsesarrangement.
Q3: Kan koldformede stålrør tilpasses?
Ja. Afhængigt af producentens produktionskapacitet kan dimensioner, længder, tykkelser, hulmønstre og andre specifikationer tilpasses i henhold til tekniske tegninger og projektkrav.
Spørgsmål 4: Er koldformede stålrør egnede til solenergianlæg?
Ja. De er bredt anvendelige til jordmonterede fotovoltaiske systemer, solcellekonstruktioner på taget, solcelle-carporte og andre PV-støtteapplikationer, når sektionen er korrekt designet til projektets belastninger og miljøforhold.
Q5: Hvilken belægning er egnet til udendørs applikationer?
Varmgalvaniserede og avancerede zink-aluminium-magnesium-belægningssystemer overvejes almindeligvis til udendørs stålanvendelser. Den passende mulighed afhænger af miljøeksponering, påkrævet levetid, projektspecifikationer og gældende standarder.
Q6: Kan ringen bores eller skæres under installationen?
Uplanlagte feltændringer bør generelt undgås. Skæring eller boring kan ændre de designede sektionsegenskaber og kompromittere korrosionsbeskyttelsen. Enhver ændring skal følge de godkendte tekniske instruktioner.
Q7: Hvilke oplysninger skal jeg give, når jeg anmoder om et tilbud?
Nyttig information omfatter den påkrævede profil, dimensioner, tykkelse, stålkvalitet, belægningsspecifikation, længde, hulmønster, mængde, anvendelse, projektplacering og tilgængelige tekniske tegninger. Ved at give fuldstændige oplysninger kan leverandøren anbefale en mere passende konfiguration.
Spørgsmål 8: Hvordan kan jeg reducere installationsproblemer med purlins?
Brug nøjagtige tegninger, ensartede dimensioner, korrekt placerede fabrikshuller, kompatible fastgørelsesanordninger og klart definerede installationsprocedurer. Bekræftelse af forbindelsesdetaljerne før produktion kan forhindre mange feltproblemer.
13. Konklusion
Koldformede stålpurlin er blevet en vigtig strukturel løsning til moderne solcellemonteringssystemer og letvægtsstålkonstruktion, fordi den kombinerer effektiv sektionsgeometri, dimensionel konsistens, tilpasningsfleksibilitet og praktiske installationsfordele.
Men at vælge den rigtige purlin er ikke blot et spørgsmål om at vælge en C- eller Z-profil. Projektbelastninger, spændvidde, afstand, materialekvalitet, tykkelse, korrosionsmiljø, forbindelsesdesign, fremstillingstolerancer og installationsforhold skal alle overvejes under ét.
For store solcelleprojekter bliver disse detaljer endnu vigtigere, fordi tusindvis af strukturelle komponenter muligvis skal arbejde sammen under langvarig miljøeksponering. Et veldesignet og korrekt fremstillet ringsystem kan hjælpe med at forbedre den strukturelle pålidelighed og samtidig reducere unødvendigt materialeforbrug og installationsbesvær.
Med tilpasset Cold Formed Steel Purlin-fremstilling, teknisk support og produktionskapacitet til solcellemontering,Energi Solarkan hjælpe kunder med at udvikle praktiske strukturelle løsninger baseret på deres projektkrav. Hvis du planlægger et solcellemonteringssystem, stålrammeprojekt eller tilpasset konstruktionsapplikation,kontakt osi dag for at diskutere dine tegninger, specifikationer, belægningskrav, mængder og leveringsbehov.
